Edelstahlschornstein Bausatz 3,2m Doppelwandig Ø 130-150-180-200mm Edelstahlkamin

Es handelt sich hierbei um einen doppelwandigen Edelstahlschornstein Bausatz in Höhe von 3.2m. Alle Einzelteile sind aus besonders hochwertigem Edelstahl (Werkstoff 1.4404), mit einer Edelstahlmaterialstärke von 0,5mm und mit einer durchgehenden Isolierung aus Keramikfaser (Stärke 25mm) gefertigt.
Der Edelstahlschornstein wurde vom TÜV SÜD gemäß der Leistungsbeständigkeit (EN 1856-1:2009-05) geprüft und zertifiziert.

Dank unserem Twisttech an allen Bauteilen, einem speziellen Schraubpatent, wird die Montage der Einzelteile zum Kinderspiel: Die hoch präzise und passgenau gefertigten Verbindungen ermöglichen einen einfachen Zusammenbau. Dieser Bausatz erfüllt alle Anforderungen, die an einen modernen Schornstein gestellt werden. Die hohe Sicherheit, die robuste und hochwertige Verarbeitung und der faire Preis macht unsere Schornsteinbausätze zur ersten Wahl unter den Abgassystemen.

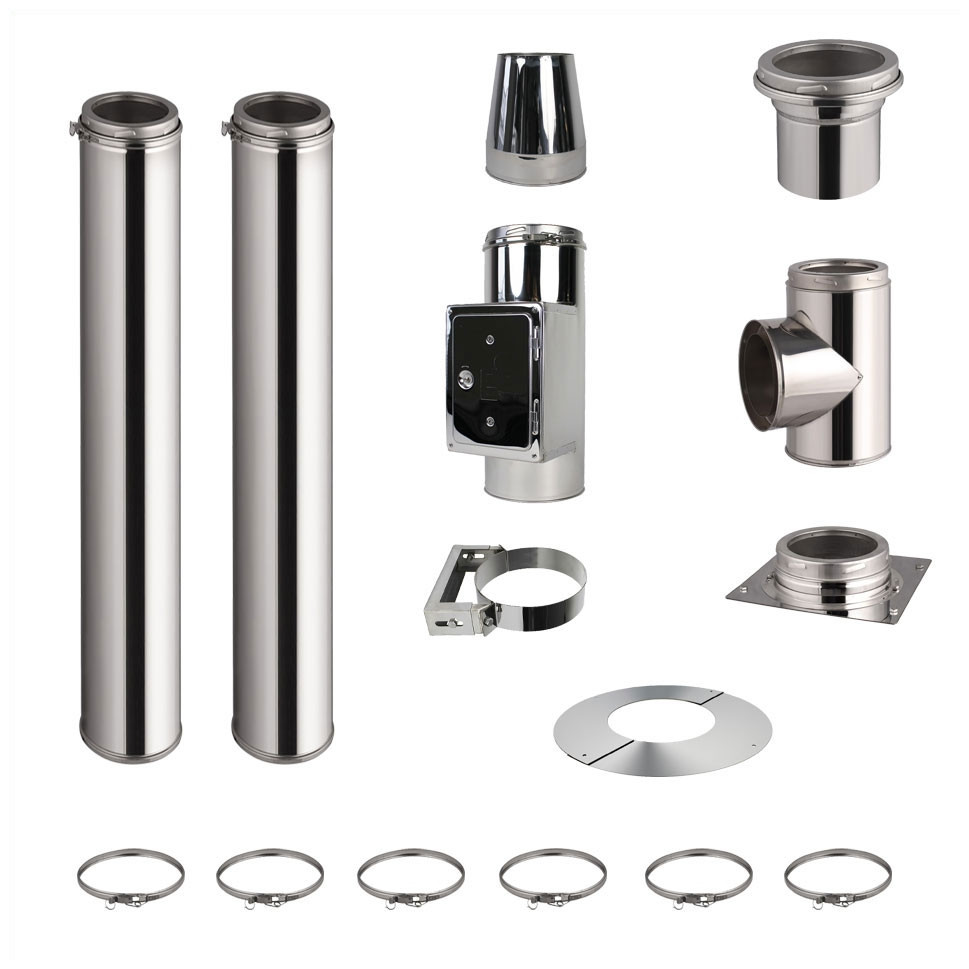

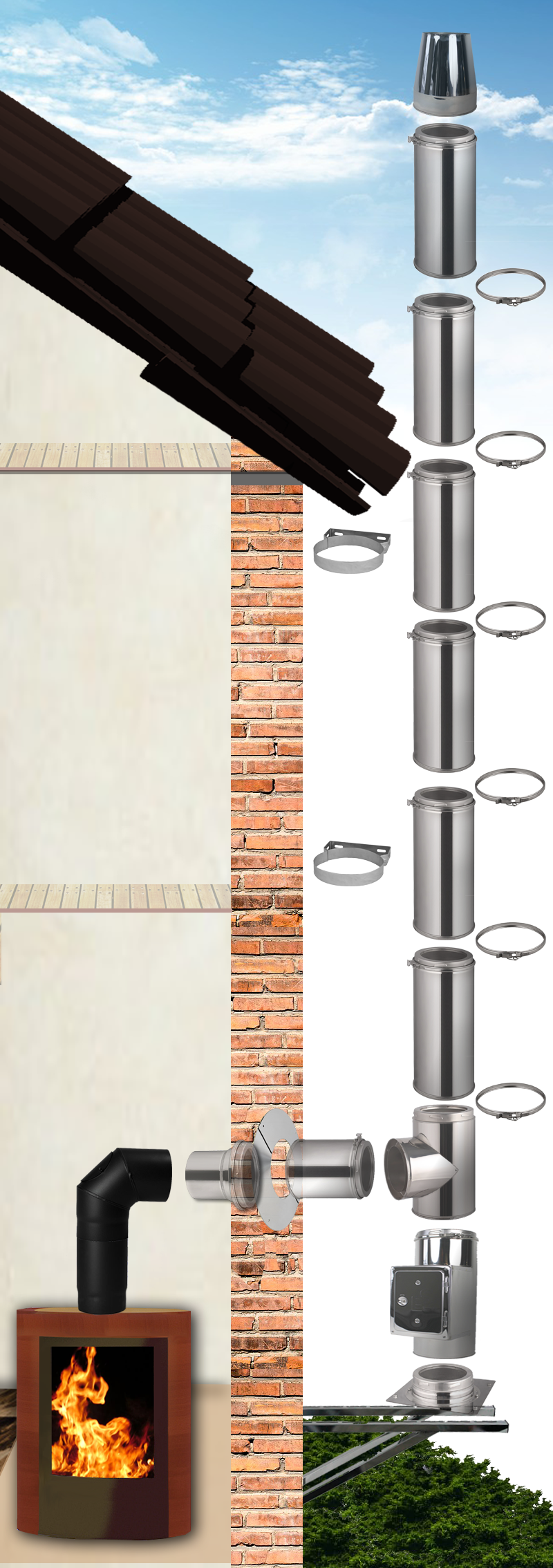

Dieser Edelstahlschornstein Bausatz enthält folgende Einzelteile:

2x Längenelement 1000 mm - 1x Prüföffnung mit Kasten - 1x T-Anschluss 90° - 1x Verbindungskupplung DW - EW 2mm Rauchrohr - 1x Wandrosette - 1x Mündungselement - 6x Klemmband - 1x Verankerungsplatte mit Ablauf - 1x Wandhalter starr

Beschreibung vom Lieferumfang:

Längenelement 1000 mm

Doppelwandiges Längenelement (1000 mm) mit praktischer Twist-Lock Verbindung. Mit den Längenelement erreichen Sie die gewünschte Höhe von Ihrem Schornstein.

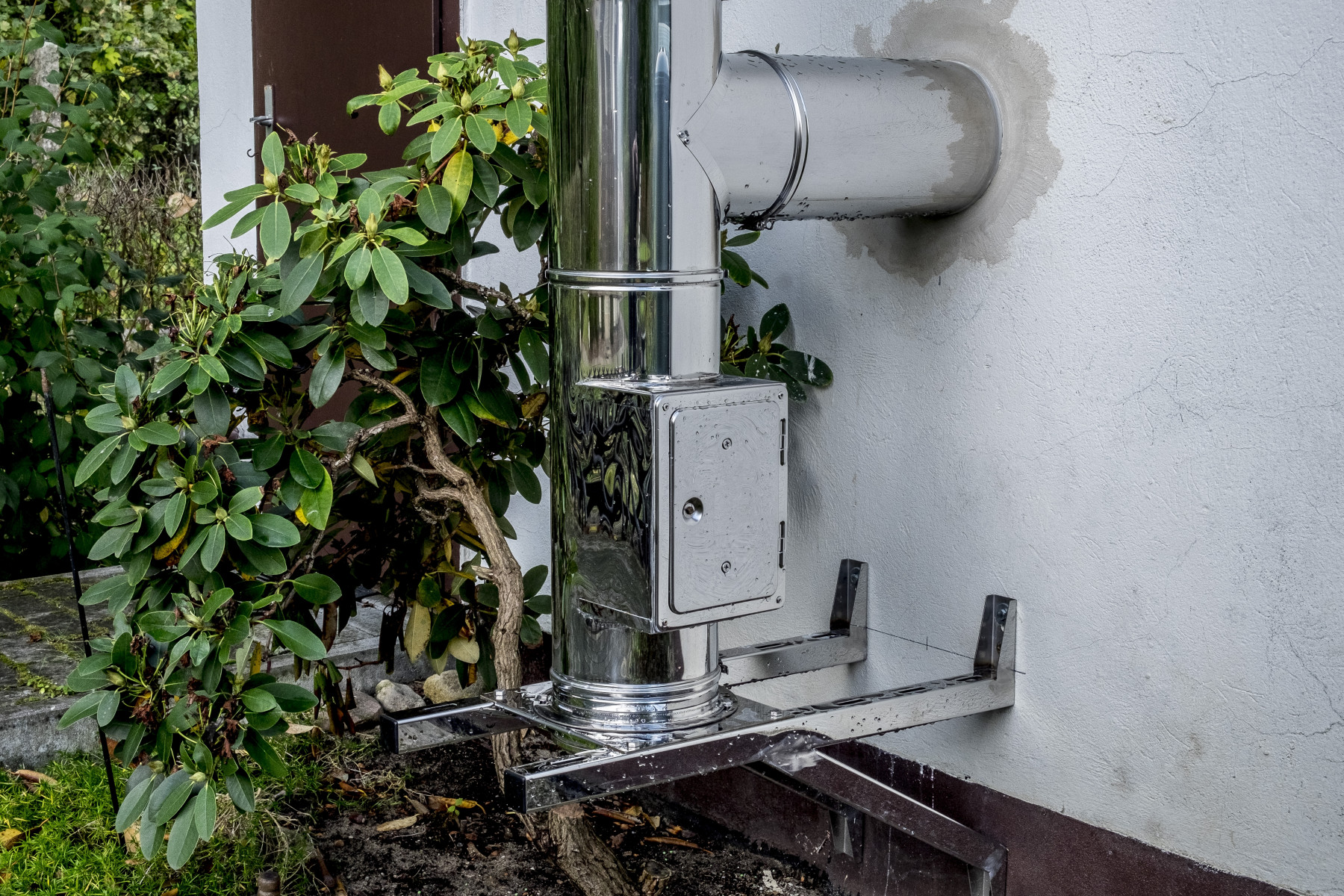

Prüföffnung mit Kasten

Die doppelwandige Prüföffnung bzw. Reinigungsöffnung mit Revisionstür ermöglicht die spätere Reinigung des Edelstahlschornsteins durch den Schornsteinfeger.

Die Prüföffnung hat eine Höhe von 475mm.

T-Anschluss 90°

Der T-Anschluss oder auch Feuerungsanschluss ist das Verbindungselement vom Senkrechten Außenwand Schornstein zum Waagenrechten Teil des Rohrverlaufs zum Kamin. Es hat einen Höhe von 320mm (bei einem Edelstahlschornsteininnendurchmesser von 130 oder 150mm) bzw von 350mm (bei einem Edelstahlschornsteininnendurchmesser von 180 oder 200mm)

Verbindungskupplung DW - EW 2mm Rauchrohr

Die Verbindungskupplung dient als Anschluss vom doppelwandigem Twist-Lock Edelstahlschornstein zu einem Einwandigem Rauchrohr (Materialstärke 2mm).

Wandrosette

Unsere zweiteiligen Wandrosetten aus hochwertigem Edelstahl dienen zur sauberen Abdeckung von Durchbrüchen in Wänden oder Decken.

Mündungselement

Unsere konischen Mündungselemente dienen als obersten Abschluss des doppelwandigen Edelstahlschornsteinsystems und werden auf das letzte Längenelement aufgesetzt.

Klemmband

Unsere Klemmbänder aus Edelstahl haben einen Klickverschluss und verstärken die einzelnen Verbindungen zwischen Schornsteinelementen.

Verankerungsplatte mit Ablauf

Die Verankerungsplatte mit Kondensatablauf bildet das unterste Bauelement des Edelstahlschornsteins. So wird anfallendes Kondensat gesammelt und über ein Ablaufrohr abgeleitet.

Wandhalter starr

Der Wandhalter umschließt den Edelstahlschornstein und sorgt für die Stabilität an der Außenwand.

Technische Daten
